Принцип работы отопителей Webasto

Подогреватели Вебасто серии Thermo Top обеспечивают беспроблемный запуск двигателя, прогретый салон и свободные ото льда и снега стёкла ещё до начала поездки.

На любой легковой машине, в самый сильный мороз!

В российском климате прогрев двигателя и салона автомобиля перед пуском, а иногда и во время движения - необходимое условие его нормальной эксплуатации. Поэтому всё большей популярностью среди отечественных автовладельцев пользуются подогреватели двигателя и салона, работающие на топливе из бака автомобиля.

Предпусковой подогреватель представляет собой компактный прибор, который устанавливается в моторном отсеке. Теплообменник отопителя подсоединяется к охлаждающему контуру двигателя, электроника - к бортовой сети, а система подачи топлива - к топливному баку автомобиля.

Он значительно улучшает показатели безопасности, комфорта, экономичности, долговечности и экологической чистоты автомобиля, т.к. ещё до начала поездки:

  • двигатель прогрет и легко заводится – а это не только экономит время и силы, но и позволяет заметно снизить потребление топлива, общую нагрузку на аккумулятор, износ двигателя и объём вредных выбросов;

  • в салоне тепло, что повышает удобство вождения, улучшает реакцию и даёт возможность спокойно пристегнуть ремень (не нужно сидеть в машине в громоздкой верхней одежде);

  • стёкла свободны ото льда и снега, не запотевают, не примерзают дворники, что обеспечивает: хороший обзор с самого начала поездки.



Для установки на легковых автомобилях разработана новейшая серия подогревателей Вебасто - Thermo Top. Применяемая в них новейшая керамическая технология - большой шаг вперёд в снижении нагрузки на аккумулятор и повышении надёжности. На керамический штифт накаливания даётся гарантия (в отличие от применявшихся ранее свечей). Горелка с металлокерамической прокладкой отличается особой стойкостью к перегреву и износу. Высокая интенсивность прогрева обеспечивается теплообменником нового поколения с повышенным КПД и системой регулирования прокачки жидкости. Подогреватели Thermo Top также известны как наименее шумные в своём классе.

Работа подогревателя регулируется автоматически электронным блоком управления, в зависимости от температуры охлаждающей жидкости в контуре переключающим его в режим полной (работает с максимальной мощностью), частичной (с половинной мощностью) нагрузки или регулировочной паузы (временное отключение).

Момент запуска, режим и продолжительность работы устанавливаются пользователем с помощью таймера и/ или систем дистанционного управления.
Программируемый таймер устанавливается в салоне автомобиля – на приборной панели или консоли. Можно запрограммировать до 3 моментов включения и продолжительность работы (10-60 мин) подогревателя: он автоматически включится в активированный момент и проработает установленное количество минут. Можно также включить или отключить подогреватель непосредственно – для этого на таймере имеется специальная кнопка. Для подключения летнего режима требуется установка переключателя зима-лето (опцион).

Для повышения гибкости использования подогревателя его можно дооборудовать системой дистанционного управления Telestart.

В сезоне 2006/2007 гг. Вебасто представляет новейшую систему Telestart Т91. С компактного, выполненного в модном хай-тек-дизайне пульта подогреватель можно включить или отключить, а также установить, изменить или определить установленные продолжительность (10-120 мин) и режим (зима-лето) его работы с расстояния от 2 до 1000 м. Пульт имеет индикатор приема сигнала.

Система дистанционного управления Heating Time Management (HTM) T100 имеет таймер с индикацией текущего времени, с помощью которого можно запрограммировать момент не только включения подогревателя, как у Т91, но и а посадки в автомобиль, а также требуемый уровень комфортности в салоне (от 1 до 5). Исходя из температуры в салоне автомобиля, мониторинг которой осуществляет специальный датчик, система рассчитывает момент запуска и процесс работы подогревателя и включает его в нужный момент. Наряду с этим HTM T100 имеет все функции системы Telestart Т91.

С сезона 2007 г. пульт НТМ Т100 можно подобрать под цвет автомобиля – система поставляется с брелками стандартного серебристого, а также красного, желтого и синего цветов.

Система ThermoCall - идеальный вариант для гибкого графика поездок по городу. Стандартная версия ThermoCall Сomfort позволяет включить или отключить подогреватель, а также установить, изменить или определить установленные продолжительность (10-120 мин) и режим (зима-лето) его работы с любого телефона с тоновым набором (если автомобиль находится в зоне покрытия сети). Оснащена удобным русскоязычным голосовым меню. Люксовая версия ThermoCall Locate дополнительно оснащена системой определения координат с помощью GPS-позиционирования.
Можно также сочетать программирование с таймера и дистанционное управление.

Базовая модель серии Thermo Top - Thermo Top С отопительной мощностью 5 кВт. В климатических условий нашей страны это оптимальный выбор для большинства легковых автомобилей, а также кабин грузовых микроавтобусов. Для легковых автомобилей малого и компактного класса (с небольшим салоном и объемом двигателя до 1,9 л), умеренного климата, а также задач прогрева исключительно двигателя (в т.ч. и в холодных регионах) подходит бюджетный подогреватель Thermo Top Е отопительной мощностью 4 кВт.

В дополнение к Thermo Top С как опция поставляется специальный комплект дооборудования, позволяющий оптимизировать режим прокачки горячей жидкости и таким образом обеспечить ускоренный прогрев салона и лобового стекла.

Установка подогревателей Thermo Top значительно упрощена благодаря их компактности, широкому диапазону установочных положений, минимальному числу подключаемых коммуникаций и водостойким штекерным разъёмам, позволяющим устанавливать их и в проблемных местах.

Отопители Webasto Thermo Top E/C/P

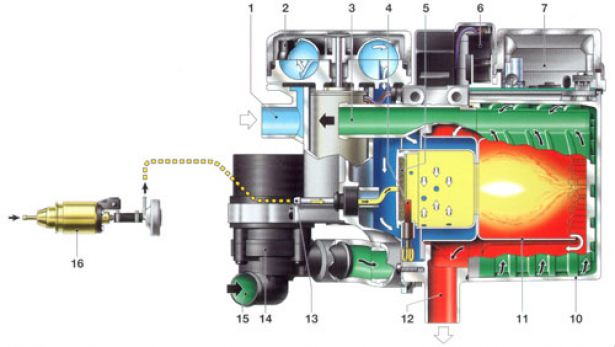

После включения отопителя начинает работать нагнетатель воздуха (2) и продувает камеру сгорания (11) и выхлопную систему (12). Одновременно блок управления (7) тестирует все электрические компоненты и датчики. Далее, если нет ошибок, топливо из бака поступает в камеру сгорания (11) при помощи топливного насоса (16) и воспламеняется с помощью штифта накала (4). Газы после сгорания воздушно-топливной смеси выходят через выхлопную систему с пламегасителем. При этом циркуляционный насос (14) прогоняет охлаждающую жидкость автомобиля через теплообменик (10) отопителя, разогревая её. Среднее время цикла работы отопителя при -20 градусах - 40 мин.
  1. Забор воздуха

  2. Нагнетатель воздуха

  3. Выпускной жидкостной патрубок

  4. Штифт накаливания/датчик пламени

  5. Испарительная прокладка

  6. Штекеры

  7. Блок управления с датчиками температуры

  8. Теплообменник

  9. Камера сгорания

  10. Выход выхлопных газов

  11. Забор топлива

  12. Циркуляционный насос

  13. Заборный жидкостной патрубок

  14. Топливный дозирующий насос


Отопители Webasto Air Top 2000/3500/5000

После включения отопителя начинает работать нагнетатель воздуха (6) и продувает камеру сгорания (9) и выхлопную систему (19). Одновременно блок управления (3) тестирует все электрические компоненты и датчики. Далее, если нет ошибок, топливо из бака поступает в камеру сгорания (9) при помощи топливного насоса (22) и воспламеняется с помощью штифта накала (7). Газы после сгорания воздушно-топливной смеси выходят через выхлопную систему с пламегасителем. При этом нагнетатель (2) прогоняет воздух через теплообменик (12) отопителя, разогревая его. Термостат в переключателе (14) контролирует режим работы отопителя в зависимости от температуры воздуха.
  1. Забор отопительного воздуха

  2. Нагнетатель отопительного воздуха

  3. Блок управления

  4. Встроенный датчик температуры

  5. Мотор нагнетателя воздуха

  6. Нагнетатель воздуха для горения

  7. Штифт накаливания/ датчик пламени

  8. Горелка с испарительной прокладкой

  9. Камера сгорания

  10. Ограничитель нагрева

  11. Амортизирующая прокладка

  12. Теплообменник

  13. Выход нагретого воздуха

  14. Переключатель с установкой температуры

  15. Таймер (стандартный, с будильником) - дополнение к переключателю

  16. Таймер комбинированный с установкой температуры

  17. Днище автомобиля

  18. Уплотнение

  19. Выход выхлопных газов

  20. Забор топлива

  21. Забор воздуха для горения

  22. Топливный дозирующий насос
