Ремонт матов подогрева сидений

Проблема: на пассажирском сиденье не работает подогрев подушки, т.е. спинку греет, а подушку нет.

Решение: т.к. время свободное имеется, а новых матов подогрева не найти, то будем пытаться реанимировать имеющийся.

Инструмент: трещетка, головка-звездочка, нож-лезвие, отвертка, мультиметр.

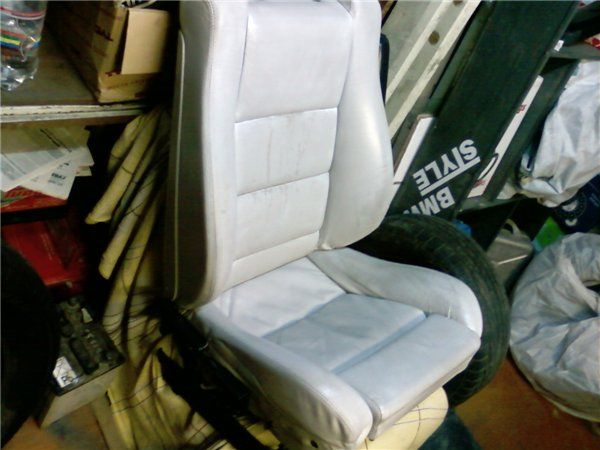

Снимаем сиденье

/img.php?i=http://s40.radikal.ru/i090/0811/f9/b51869059f30.jpg

/img.php?i=http://s55.radikal.ru/i148/0811/29/b4ce1be01fb6.jpg

/img.php?i=http://i067.radikal.ru/0811/8c/11dbc1913105.jpg

/img.php?i=http://s49.radikal.ru/i124/0811/d3/1da8b62b1765.jpg

Сначала я поснимал боковые пласт. накладки, как оказалось зря.
/img.php?i=http://s40.radikal.ru/i090/0811/89/d1afc987c9f5.jpg

МоторСпорт подушка снимается отдельно от боковин

/img.php?i=http://s46.radikal.ru/i114/0811/34/4b89de9bed7e.jpg

Для этого надо отогнуть на задней части сиденья несколько фиксаторов и отсоединить подушку от нижних пружин.
Соединена подушка с пружинами круглыми колечками из проволки, прекрасно разгибаются съемником стопорных колец на разжатие.

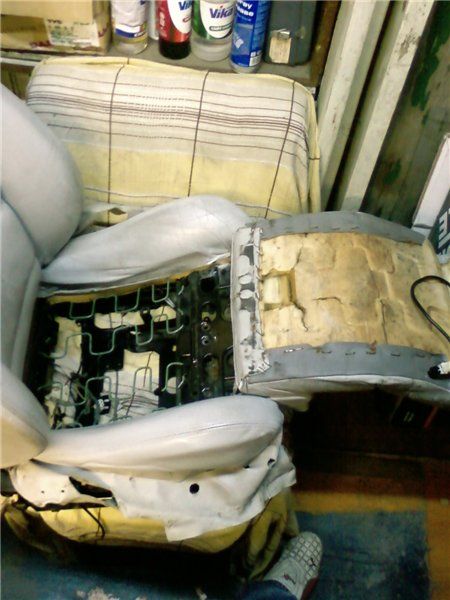

Отодвигаем подколенный упор и потянув за середину выворачиваем подушку

/img.php?i=http://s58.radikal.ru/i162/0811/85/dad1dbefc33f.jpg
/img.php?i=http://i039.radikal.ru/0811/ad/173acca0d77c.jpg

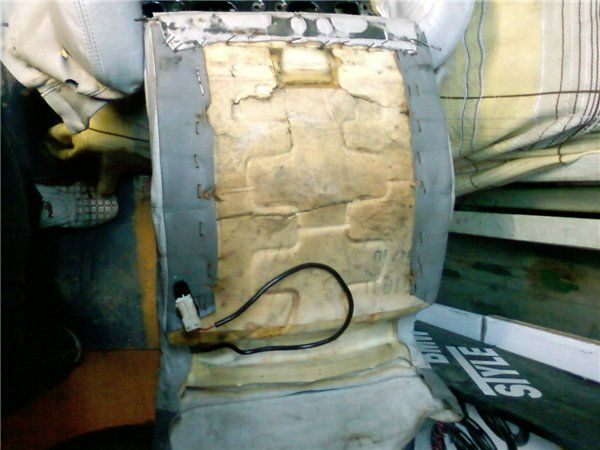

Мат подогрева спрятан между кожей и паролоном и накрыт сверху синтепоновой подушкой.
Для этого отсоединяем кожу от поролона выдергивая ответкой скобы.
/img.php?i=http://s58.radikal.ru/i161/0811/02/893bccbc0c19.jpg
/img.php?i=http://s45.radikal.ru/i109/0811/7f/e975fcce2f4c.jpg

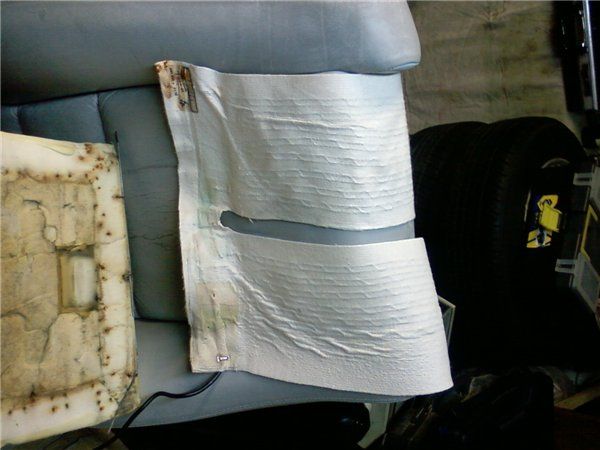

Тянем за наружний край и извлекаем в бок мат.

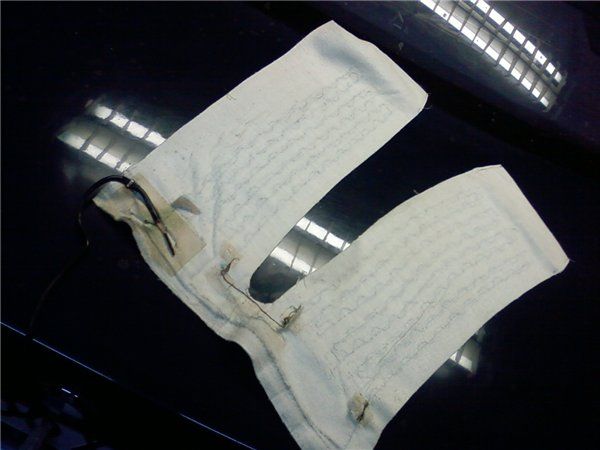

Вот такие штанишки :D
/img.php?i=http://i061.radikal.ru/0811/3e/b8cb8cac8cae.jpg

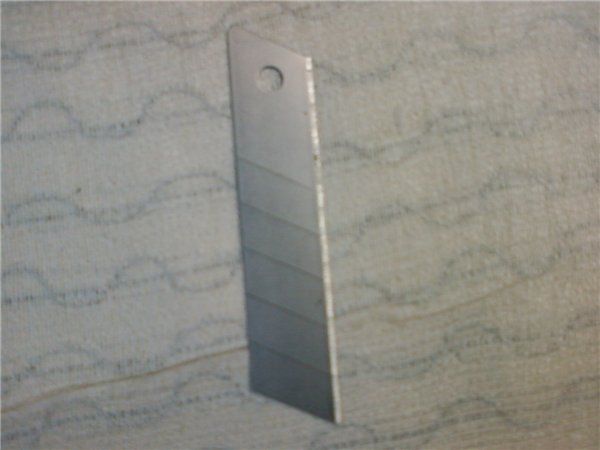

Далее берем нож
/img.php?i=http://s41.radikal.ru/i091/0811/0a/9556a75437fd.jpg

и аккуратно подрезаем контрольные места для прозвона
/img.php?i=http://i020.radikal.ru/0811/f2/0f95adef599a.jpg

В моем случае обрыв был в передней части подушки. Извлекать наружу ВСЮ спираль я не стал, т.к. после 7 подрезаний, точный участок обрава так и не нашел. Я просто отсоединил спираль передней части обогрева и замкнул цепь только на задней части подушки, как раз там где и нах-ся пятая точка пассажира.
Собираем все обратно.

/img.php?i=http://s57.radikal.ru/i157/0811/d2/58205d5a8e8f.jpg

/img.php?i=http://s55.radikal.ru/i148/0811/e0/40db0fd085dd.jpg

Ставим на место, подсоединяем проводку проверяем - вуаля, пятую точку довольно ощутимо подогревает, чуть сильней чем слева где вся подушка греет. Так даже лучше.

З.Ы. думаю как прозвонить цепь объяснять не надо :gi:
